Бренд: VEX Robotics
В этот набор входят несколько новых шестерен, способных выдерживать более высокие нагрузки. Каждая из этих шестерен имеет увеличенную толщину венца, что позволяет обеспечить дополнительную прочность зубьев шестерни и распределение веса на большей площади.
12-зубая высокопрочная шестерня изготовлена из порошкового металла.
36- и 60-зубые шестерни имеют порошковые металлические вставки. Эти металлические элементы защищают шестерни от высоких нагрузок, вызванных воздействием на ось VEX.
Совместимость
Высокопрочные шестерни зацепляются с любыми цилиндрическими шестернями VEX и со всеми квадратными осями VEX 0.125’’ (3,2 мм)
Тип материала
Металл: 12-зубая шестерня, квадратная вставка Делрин: 36-, 60-зубые шестерни, вставка для свободного вращения
Характеристики
Тип шестерни: цилиндрическая Диаметральный шаг: 24 Угол давления: 20 градусов Толщина венца: 0,500’’(12,7 мм)
Загрузки и документы
Руководство Изобретателя – Высокопрочные шестерни Файл CAD (STEP)

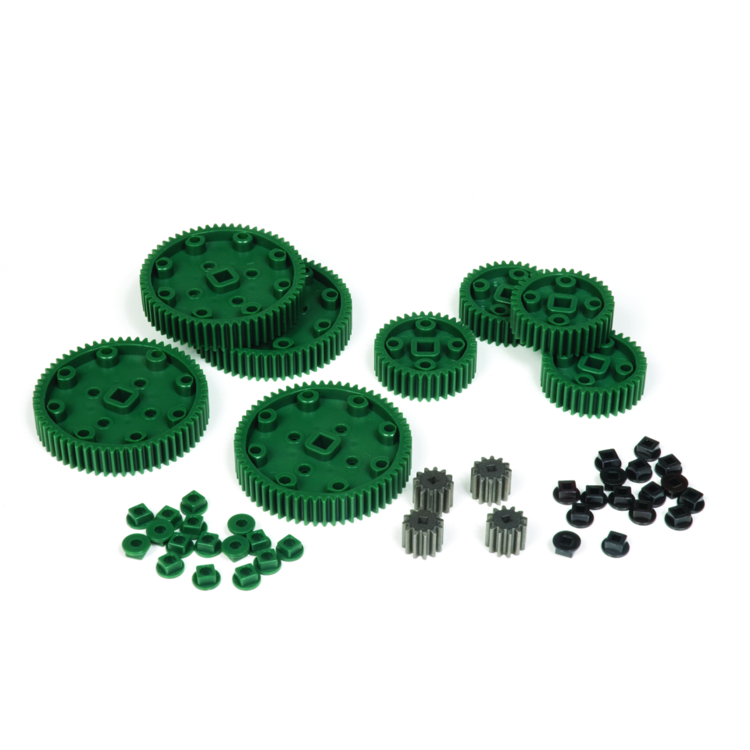

В наборе (4) высокопрочных 12-зубых шестерни (диаметр 0,58 дюймов) (4) высокопрочных 36-зубых шестерни диаметр 1,58 дюймов) (4) высокопрочных 60-зубых шестерни (диаметр 2,58 дюймов) (16) высокопрочных вставок с квадратными отверстиями (16) вставок для свободного вращения шестерен (1) Приложение к Руководству Изобретателя
